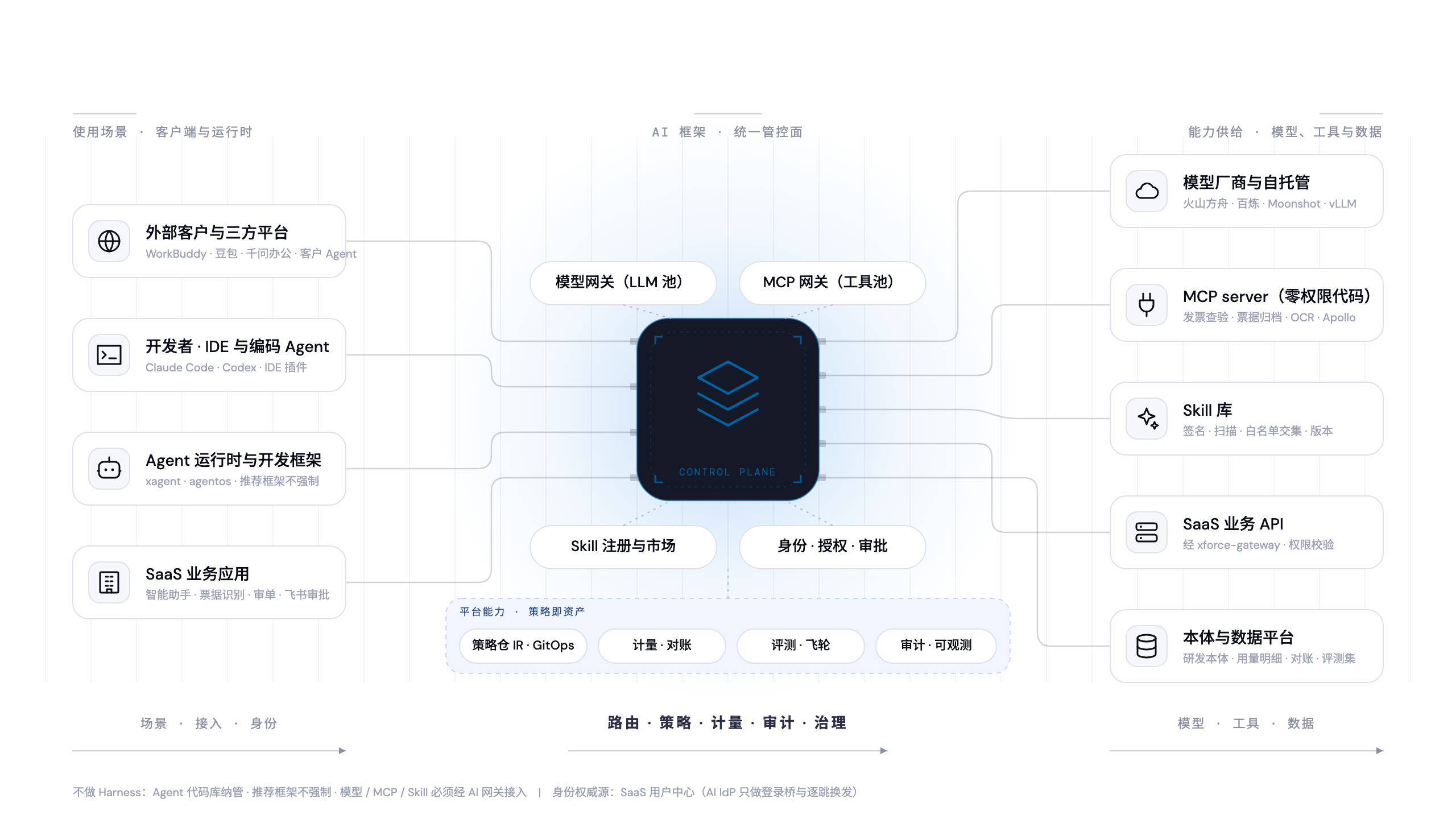

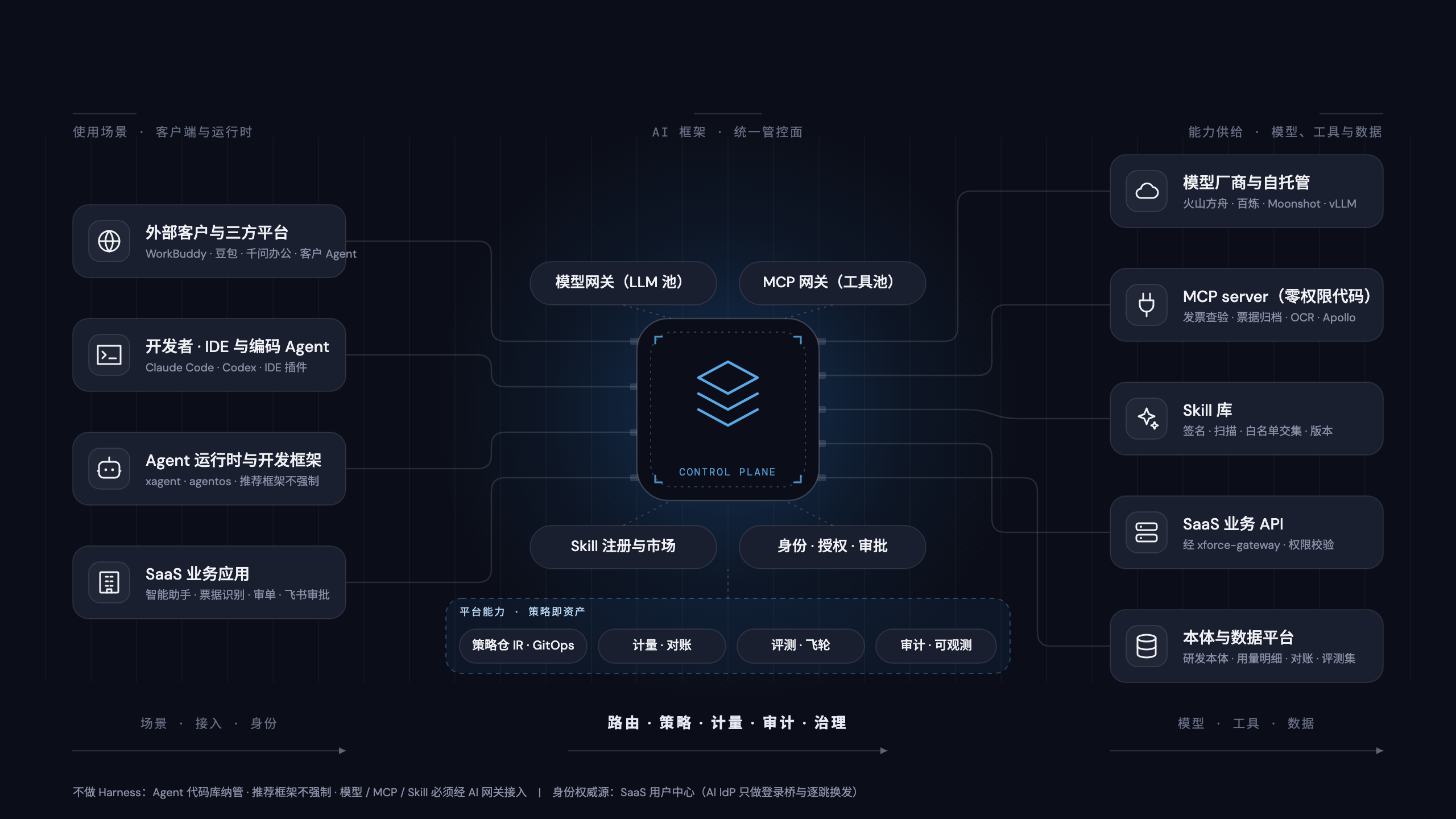

一、我司 AI 框架架构图
统一管控面 = AI Gateway（模型 / MCP）+ Skill 注册与市场 + 身份/授权/审批；平台能力（策略仓、计量对账、评测飞轮、审计）作为下层资产。不做 Harness：Agent 代码库纳管、推荐框架不强制、模型 / MCP / Skill 必须经网关接入。

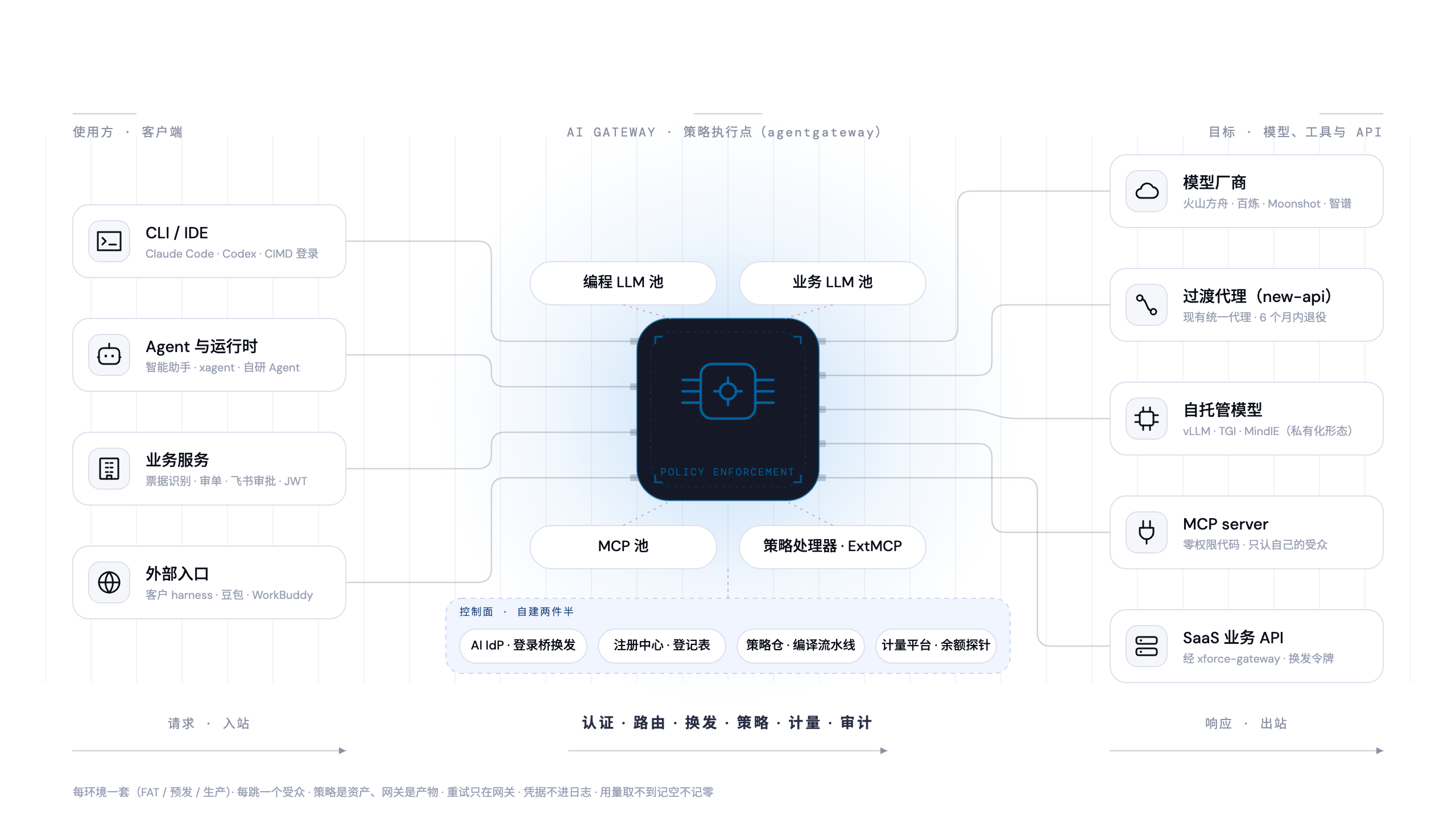

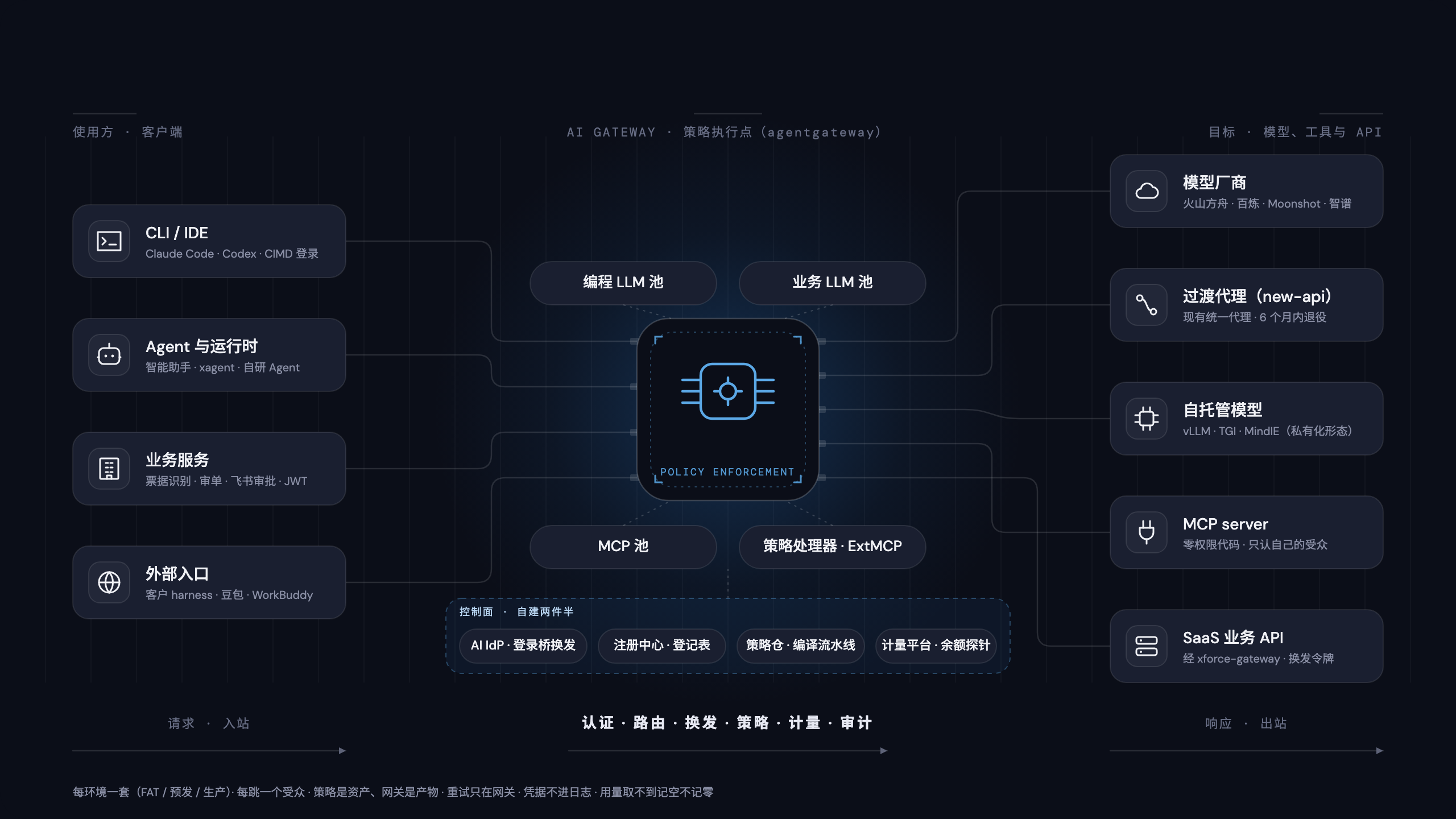

二、AI Gateway 架构图
agentgateway 作为策略执行点，按环境 × 池部署（编程 LLM 池、业务 LLM 池、MCP 池）+ 策略处理器；控制面自建两件半：AI IdP（登录桥与逐跳换发）、注册中心与登记表、策略仓与编译流水线、计量平台与余额探针。
三、部署架构图
接入层复用存量南北向（DNS → WAF → ALB → APISIX / ingress，内网直达）；生产环境在阿里云 K8s 主集群跨可用区部署三池，每池 ≥ 2 副本、独立发布单元与限流连接池，MCP 池带策略处理器 ×2；预发 / FAT 用同一模板各一套，私有化以 Compose 交付包复用同一策略格式；控制面与数据后端（AI IdP、RDS PostgreSQL、策略仓与 CI、密钥管理、OTel、数据平台）每环境独立；出站仅网关可达（NetworkPolicy），厂商 Key 只在网关。
四、部署架构图（Palantir 文档图风格）
Palantir Foundry 文档架构图的表达方式，并用颜色区分范围与建设方式：灰 = 存量 / 网关范围外；蓝 = 网关范围内开源或云服务直接复用（agentgateway 三池、Keycloak、RDS、OTel）；青 = 需增强或配置（路由 / 预算 / 守卫、GitOps、密钥轮换、NetworkPolicy、Helm / Compose 模板）；橙 = 需新开发（注册中心与编译流水线、策略处理器、登录桥 SPI、计量对账流水线与余额探针）。
五、AI 网关整体架构图（公司版方案）
《云砺 AI 网关方案（公司版）》§1.3：四类使用方与凭据（个人 Key、个人 Key / OAuth、应用凭据 + 用户 JWT、公网入口）→ AI 网关（身份接入与管理中心；agentgateway 数据面的 LLM 网关 / MCP 网关 / Skill 中心 / A2A 网关与策略处理器；每环境独立的控制面与数据）→ 能力供给（模型厂商、自托管模型、公司统一 MCP server、Skill 技能库、SaaS 业务 API、A2A Agent、数据平台）。颜色语义同上。方案全文见
方案页。
六、多环境部署架构图（公司版方案）
《云砺 AI 网关方案（公司版）》§4.2：云砺统一控制面 + 五种环境形态——内部 1 套（生产主集群独立命名空间）、外部 SIT（FAT 主集群）、外部 PROD（生产主集群跨可用区）、客户云上单开（客户 VPC，托管 / 自管两种模式）、客户属地化（离线交付包）；蓝色容器为云砺托管环境，薄荷色为客户侧环境。
